Energilagringsmodstand punktsvejsemaskine

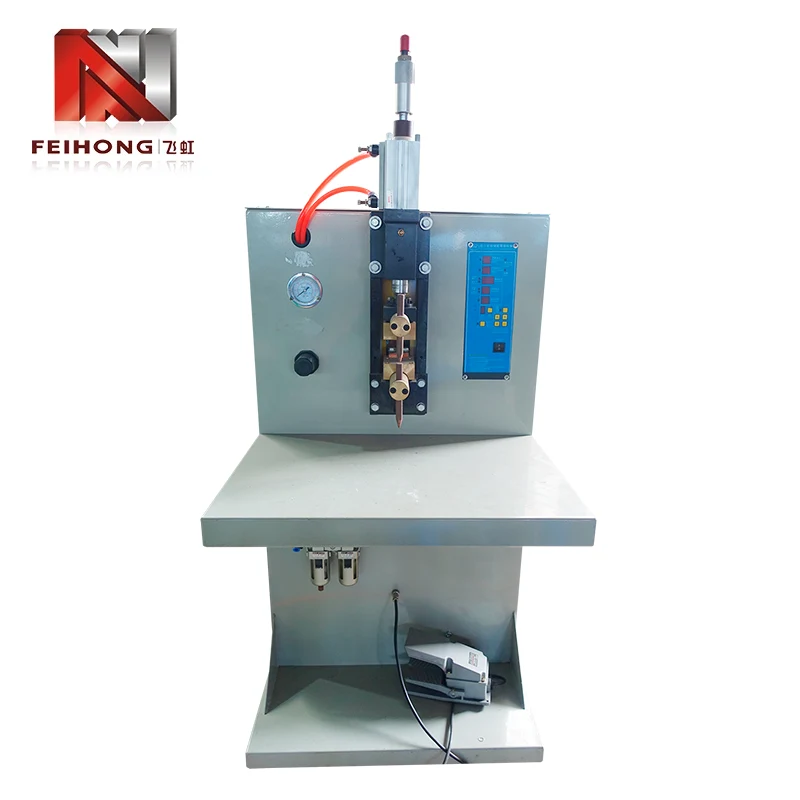

Feihong® er en etableret fabrik for punktsvejsemaskine med energilagringsmodstand, der præsenterer FH-149A, en pneumatisk drevet kondensatorafladningsmodstandssvejser, der er udviklet til de specifikke sammenføjningskrav til produktion af elektriske varmerør. Fremstillet af Zhaoqing Feihong Machinery & Electrical Co., Ltd. - et firma grundlagt i 1992 med årtiers dedikation til komplette varmerørsudstyrsløsninger - denne maskine løser de væsentlige svejseopgaver mellem modstandstråd og ledningsposter og mellem ledningsstolper og terminaler, der definerer varmeelementsamlingen.

Maskinintroduktion

FH-149A tilhører modstandspunktsvejsningsfamilien, men anvender en energilagringsarkitektur, der adskiller sig fra standard AC modstandssvejsere. I stedet for at trække kontinuerlig strøm direkte fra lysnettet under svejsning, oplader maskinen først en intern kondensatorbank til et forudvalgt spændingsniveau, og frigiver derefter den lagrede energi i en enkelt, hurtig puls gennem svejseelektroderne.

Denne energilagringstilgang giver flere iboende fordele ved modstandssvejsning. Den korte, højenergi-impuls skaber en koncentreret varmezone ved svejsegrænsefladen, der hurtigt danner en solid svejseklump, mens den begrænser varmespredningen til det omgivende basismateriale. For tynde modstandstråde og blyposter med lille diameter, der almindeligvis findes i varmeelementer, hjælper denne kontrollerede varmetilførsel med at forhindre overophedning eller gennembrænding, der kan forekomme med længerevarende svejsemetoder.

Pneumatisk aktivering håndterer elektrodebevægelse og kraftpåføring, hvilket sikrer, at det nedadgående tryk forbliver stabilt fra svejsning til svejsning. Konsistent elektrodekraft er en kritisk parameter i modstandspunktsvejsekvaliteten, da den direkte påvirker kontaktmodstanden, varmeudviklingen og den endelige dannelse af klumper.

Kernefunktioner

Energilagringsmodstandspunktsvejsemaskinen inkorporerer designegenskaber, der er skræddersyet til kravene i varmerørsproduktionsmiljøer:

1. Kondensatorafladningsteknologi:Levering af lagret energi giver stabil, repeterbar svejsestrøm uafhængig af netspændingsudsving, hvilket sikrer ensartede resultater på tværs af længere produktionsforløb.

2. Justerbar energiudgang:Kondensatoropladningsspændingen er trinløst variabel fra 0 til 435V, hvilket giver operatører præcis kontrol over svejseenergien, så den matcher forskellige trådmålere og ledningsstolpedimensioner.

3. Pneumatisk drivsystem:Pneumatisk styrede elektroder leverer ensartet tryk på hver svejsecyklus, hvilket reducerer operatørtræthed og eliminerer håndtrykvariabilitet i manuelle svejseopsætninger.

4. Multispændingskompatibilitet:Kan konfigureres til trefaset 380V, trefaset 220V eller enkeltfaset 220V indgangseffekt for at matche den elektriske infrastruktur i produktionsfaciliteter i forskellige globale regioner.

5. Ligetil betjening:Intuitive kontroller og et enkelt arbejdsprincip betyder, at der kræves minimal træning af produktionslinjeoperatører, hvilket understøtter hurtigere implementering i nye eller ekspanderende produktionsfaciliteter.

Præstationsparametre

Nedenfor er de vigtigste tekniske specifikationer for FH-149A modstandspunktsvejsesystemet, alle hentet fra officiel Feihong udstyrsdokumentation:

Ved en nominel effekt på 2 KVA arbejder maskinen med et relativt lavt netbehov, mens den stadig leverer den høje øjeblikkelige strøm, der er nødvendig for kvalitetspunktsvejsninger - en karakteristisk fordel ved svejsesystemer til kapacitive energilagring.

Svejseapplikationer

Energilagringsmodstandspunktsvejsemaskinen betjener et fokuseret sæt sammenføjningsoperationer inden for varmerørsproduktionens arbejdsgang, som hver repræsenterer et kritisk trin i den færdige varmeelementsamling.

Modstandstråd til blypostsamlinger

Inde i hvert elektrisk varmerør genererer en oprullet eller lige modstandsledning varme, når elektrisk strøm passerer gennem den. Denne modstandsledning skal forbindes sikkert til ledningsposter (også kaldet ledningsstænger), der fører strøm fra eksterne terminaler ind i varmeelementet. FH-149A skaber stærke svejsede samlinger med lav modstand mellem disse komponenter, hvilket sikrer effektiv kraftoverførsel og lang levetid for det færdige varmerør.

Føre stolpe til klemmeforbindelser

I de ydre ender af varmerøret forbindes ledningsposter med klemmesko - forbindelsespunkterne, hvor varmeelementet interfacer med eksterne elektriske ledninger. Pålidelig svejsning i dette kryds er afgørende for at forhindre løse forbindelser, overdreven modstand og overophedning under drift i den virkelige verden. Maskinen producerer også ensartede, mekanisk robuste svejsninger til denne applikation.

Brancheomfang

Varmerør fremstillet med støtte fra dette udstyr tjener både industrielle og civile markeder. Industrielle applikationer fokuserer stærkt på kabelvarmesystemer, mens civile applikationer dækker elektriske husholdningsapparater og daglige varmeprodukter. Feihong udstyr understøtter producenter, der betjener begge segmenter af varmeelementmarkedet.

Produktionsevne

Feihong opretholder en vertikalt integreret produktionsvirksomhed i Zhaoqing, Guangdong-provinsen, Kina. Fabrikken huser seks adskilte værkstedsområder, der tilsammen dækker alle stadier af udstyrsproduktionen, fra den første forberedelse af råmateriale til den endelige samlede maskintestning.

1. Råmateriale skæreværksted:Forbereder metal- og komponentemner til nedstrøms bearbejdning og fremstilling.

2. Bearbejdningscenter:Udfører præcisionsbearbejdning af kritiske mekaniske komponenter, der anvendes i svejsemaskiner og andet varmerørsudstyr.

3. Værksted for fremstilling af forme:Producerer tilpasset værktøj, matricer og armaturer internt for at understøtte både standard- og specialiseret udstyrsbyggeri.

4. Pulverfyldende lokomotivrum:Dedikeret samlings- og testområde til pulverpåfyldningsudstyr, der bruges i fremstillingslinjer for varmerør.

5. Rørkrympende lokomotivrum:Specialiseret arbejdsområde til produktion og kalibrering af rørkrympemaskineri.

6. Maskinmonteringsværksted:Slutmontage, elektriske ledninger, funktionstest og kvalitetskontrol af færdige maskiner før afsendelse.

Kvalitetssikring

Feihong anvender en kvalitet-først tilgang på tværs af alle udstyrsfremstillingsaktiviteter. Virksomheden har opbygget sit ry på integritetsbaserede operationer og pålidelig udstyrsydelse, hvilket tjener tillid fra producenter af varmerør, der er afhængige af konsistente produktionsresultater.

Fordi Feihong udelukkende har specialiseret sig i fremstilling af udstyr til elektriske varmerør - i stedet for at producere generiske industrimaskiner - opretholder ingeniørteamet dyb, applikationsspecifik ekspertise. Hver designbeslutning på FH-149A evalueres i forhold til reelle krav til produktion af varmerør, hvilket resulterer i en maskine, der er tæt på linje med de faktiske fabriksbehov snarere end teoretiske svejsespecifikationer.

Kunder er velkomne og opfordres til at besøge Feihong-fabrikken for at inspicere udstyr, gennemgå fremstillingsprocesser og diskutere tekniske detaljer direkte med ingeniørteamet. Direkte fabrikengagement hjælper købere med at verificere byggekvaliteten og sikre, at udstyret matcher deres specifikke produktionskrav, før de afgiver en ordre.

Ud over standardmodeller har Feihong en dokumenteret track record i at forske og udvikle tilpasset varmerørsudstyr med specialiserede strukturer for at imødekomme individuelle kundekrav. Tidligere tilpassede projekter omfatter industrielt varmerørsudstyr, civilt varmerørsudstyr, hot runner varmerørsudstyr og varmerørsudstyr til rumfarts- og militærmaskineri.

Almindelige spørgsmål

Q: Hvilken type svejsning udfører FH-149A?

A: FH-149A udfører energilagringsmodstandspunktsvejsning, også kendt som kondensatorafladningspunktsvejsning. Den bruger lagret elektrisk energi fra kondensatorer til at generere en kort, højstrømsimpuls, der skaber en svejset guldklump mellem to metaloverflader ved elektrodekontaktpunkterne.

Spørgsmål: Er denne maskine egnet til svejsning af andre materialer end modstandstråd og blystolper?

A: FH-149A er specifikt designet og konfigureret til to primære svejseoperationer ved fremstilling af varmerør: modstandstråd til svejsning af ledningsstolpe (ledningsstang) og svejsning med ledningsstift til terminalørsvejsning. Til andre svejseapplikationer anbefaler vi, at du diskuterer dine specifikke krav med Feihong for at evaluere udstyrets egnethed.

Q: Hvordan sikres svejsestyrke og kvalitet?

A: Svejsekvaliteten styres gennem to primære justerbare parametre: kondensatorladespænding (0 til 435V), som bestemmer den samlede energi, der leveres pr. svejsning, og pneumatisk elektrodetryk, som styrer kontaktkraften. Når maskinen er indstillet korrekt til de specifikke materialer, der samles, producerer maskinen ensartede, repeterbare svejsninger på tværs af produktionsforløb.

Q: Hvad er den forventede produktionshastighed?

Sv: Under standarddriftsforhold med en erfaren operatør kan FH-149A behandle cirka 30.000 stykker i løbet af et 8-timers skift. Faktisk gennemløb afhænger af faktorer, herunder emnets kompleksitet, operatørens færdighedsniveau og materialeforberedelseseffektivitet.

Q: Kan maskinen tilpasses til forskellige fabriksstrømsystemer?

A: Ja, FH-149A understøtter flere indgangsspændingskonfigurationer: trefaset 380V, trefaset 220V og enkeltfaset 220V. Dette muliggør implementering i produktionsfaciliteter med forskellige elforsyningsstandarder på tværs af forskellige lande.

Spørgsmål: Kan jeg besøge Feihong-fabrikken før jeg bestiller?

A: Helt sikkert. Feihong byder potentielle kunder velkommen til at besøge fabrikken i Zhaoqing, Guangdong, Kina. Under dit besøg kan du inspicere færdigt udstyr, observere fremstillingsprocessen på tværs af alle seks værksteder og diskutere tekniske specifikationer direkte med vores teknikere.

Afsluttende bemærkninger

Energilagringsmodstandspunktsvejsemaskinen model FH-149A fra Feihong er en specialbygget løsning til de to kritiske modstandssvejseoperationer, der kræves i produktion af elektriske varmerør. Ved at kombinere kondensatorafladningsenergilagringsteknologi med pneumatisk elektrodestyring leverer maskinen ensartede svejsninger af høj kvalitet med en nominel kapacitet på 30.000 stykker pr. 8-timers skift. Bakket op af en produktionsfacilitet med seks specialiserede værksteder og over 30 års ekspertise i varmerørsudstyr, giver Feihong varmerørproducenter pålideligt udstyr understøttet af dyb applikationsviden. Uanset om du skal udstyre en ny produktionslinje eller udskifte ældre svejseudstyr, tilbyder FH-149A den ydeevne, justerbarhed og betjeningsvenlighed, som producenter af varmeelementer er afhængige af.

Vi inviterer dig til at kontakte Feihong for detaljeret teknisk konsultation eller for at arrangere et fabriksbesøg og udstyrsdemonstration.
