Hvordan transformerer en flad rørbøjningsmaskine industriel rørfabrikation?

1. Hvad er en flad rørbukker, og hvordan fungerer den?

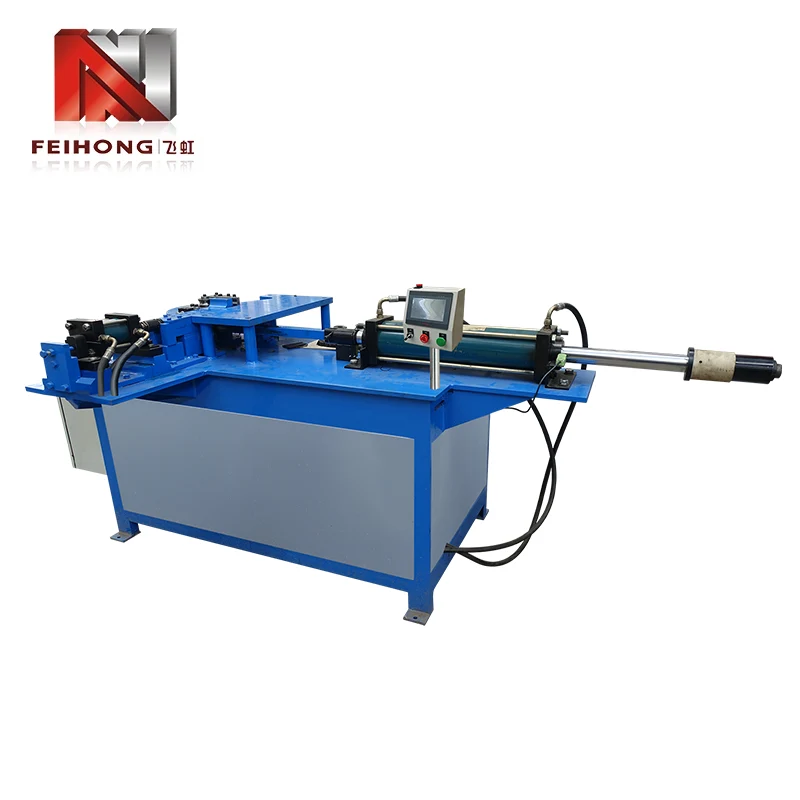

A Flad rørbukkerer en specialiseret maskine designet til at bøje rektangulære, firkantede eller ovale rør langs et enkelt plan uden at kollapse tværsnittet. I modsætning til runde rørbukkere, der bruger dorne og viskermatricer til at opretholde cirkulære profiler, kræver flad rørbøjning omhyggeligt tilpasset værktøj, der understøtter de bredere flader af røret, samtidig med at de smallere kanter deformeres kontrollerbart. Den grundlæggende udfordring ligger i at håndtere den differentielle strækning og kompression, der opstår på tværs af bredden af ​​en flad sektion - den ydre væg forlænges, mens den indre væg komprimeres, og uden ordentlig støtte vil røret spænde eller rynke.

Arbejdsprincippet er centreret om tre hovedelementer: bøjningsmatricen (eller formen), klemmatricen og trykmatricen. Røret fastgøres mellem klemmen og bukkematricen og drejes derefter rundt om bukkematricens radius. For flade profiler inkorporerer bøjningsmatricen en rille, der matcher rørets ydre dimensioner, hvilket giver sidestøtte for at forhindre de bredere flader i at kollapse indad. Nogle avancerede maskiner anvender også enviskermatriceder glider langs rørets indre radius for at eliminere rynker, og endorn(selvom mindre almindeligt for flade sektioner) kan indsættes for at understøtte det indre hulrum, hvis røret er hult. Hele processen er typisk hydraulisk eller elektrisk aktiveret, med CNC-kontroller, der muliggør præcis vinkelrepeterbarhed og flertrins bukkesekvenser.

Et af de definerende kendetegn ved enFlad rørbukkerer dens evne til at producere bøjninger med minimal forvrængning og samtidig opretholde snævre tolerancer. Dette opnås gennemkontrolleret tilbagespringskompensation– maskinen bøjer lidt over målvinklen, vel vidende at materialet vil slappe af tilbage med en forudsigelig mængde. Moderne enheder integrerer sensorer, der måler faktiske bøjningsvinkler i realtid og justerer rampositionen dynamisk, hvilket sikrer, at hver del matcher CAD-modellen inden for ±0,5 grader. Kombinationen af ​​robust konstruktion og intelligent styring gør dette udstyr uundværligt til fremstilling af høj kvalitet.

2. Hvilke industrier er mest afhængige af flad rørbøjning?

Bøjning af flade rør er ikke en nicheproces – den er indlejret i forsyningskæderne i flere tunge industrier. Følgende sektorer afhænger afFlad rørbukkerudstyr til at producere strukturelle og æstetiske komponenter, som ikke kan opnås med runde rør.

• Biler og transport:Chassisrammer, rullebure, sædestrukturer og udstødningssystemkomponenter bruger ofte rektangulære eller ovale rør. Flad bøjning giver designere mulighed for at maksimere styrke-til-vægt-forhold, mens komponenterne pakkes effektivt ind i snævre køretøjskonvolutter.
• Konstruktion og arkitektur:Gelændere, trapper, gardinvægstolpe og dekorative metalfacader har ofte bøjede rektangulære sektioner. Den visuelle tiltrækning af rene, rynkefrie bøjninger er altafgørende i arkitektoniske applikationer.
• VVS & Ventilation:Kanalsystemer og luftbehandlingssystemer bruger flade ovale rør til at opretholde høj luftstrøm, mens de passer ind i lavvandede loftrum. Bøjning af disse profiler kræver præcis kontrol for at undgå at begrænse det indvendige tværsnit.
• Landbrugsudstyr:Traktorens rullebeskyttelsesstrukturer (ROPS), redskabsrammer og vandingstapper bruger alle bøjede rektangulære rør for holdbarhed og omkostningseffektiv fremstilling.
• Møbler og kontorinteriør:Moderne skrivebordsrammer, reolsystemer og udstillingsstande udnytter de rene linjer i bøjede flade rør til at opnå minimalistisk æstetik med høj strukturel integritet.

På hvert af disse områder tjener den flade rørbukker som en muliggørende designfrihed, hvilket giver ingeniører mulighed for at erstatte svejsede samlinger med kontinuerlige bøjede sektioner, der er stærkere, lettere og mere visuelt tiltalende. Udstyrets alsidighed betyder, at selv små værksteder kan producere komponenter af professionel kvalitet til disse krævende markeder.

3. Hvad er de vigtigste typer af fladrørsbøjere, der er tilgængelige i dag?

Fladrørsbukkemaskiner er kategoriseret efter deres aktiveringsmetode, kontrolsystem og værktøjskonfiguration. Valg af den rigtige type afhænger af produktionsvolumen, materialetype og bøjningskompleksitet. Nedenfor er en sammenlignende oversigt over de mest almindelige varianter.

Manuelle bøjningerer begunstiget af vedligeholdelsesafdelinger og uddannelsesinstitutioner på grund af deres lave omkostninger og enkelhed.Hydrauliske maskinertilbyder en god balance mellem kraft og overkommelighed, hvilket gør dem til arbejdshesten i mange fabrikationsbutikker.CNC roterende trækbukkererepræsenterer state-of-the-art, med evnen til at gemme hundredvis af programmer og automatisk kompensere for materialevariationer.KompressionsbøjereSelvom de er mindre præcise, er de ekstremt hurtige og økonomiske til masseproduktion af simple bøjninger i tyndvæggede rør.

Ud over disse fire kategorier er der også hybridmaskiner, der kombinerer hydraulisk kraft med CNC-styring, og tilbyder det bedste fra begge verdener. Når du vælger en type, er det vigtigt at overveje ikke kun den nuværende arbejdsbyrde, men også potentialet for fremtidig udvidelse til mere komplekse geometrier.

4. Hvordan påvirker materialevalg bøjningsprocessen?

Materialet i røret er uden tvivl den mest kritiske faktor, der påvirker bøjningskvaliteten. Forskellige legeringer udviser forskellige grader af duktilitet, tilbagespring og arbejdshærdning, som alle skal tages i betragtning i bøjningsopsætningen. Nedenfor er en oversigt over almindelige materialer og deres bøjningsegenskaber.

Blødt stål

Mest tilgivende materiale; giver god duktilitet og forudsigelig tilbagespring. Velegnet til de fleste bukkeoperationer til generelle formål uden særlige forholdsregler.

Højstyrke lavlegeret (HSLA) stål

Kræver højere bøjningskræfter og udviser større tilbagespring. CNC-kompensation anbefales kraftigt for at bevare vinkelnøjagtigheden.

Rustfrit stål (austenitisk)

Arbejdshærder hurtigt, hvilket kan føre til revner, hvis bøjningsradius er for snæver. Brug langsommere cylinderhastigheder, tilstrækkelig smøring og poleret værktøj for at reducere friktionen.

Aluminiumslegeringer (5xxx, 6xxx)

Let og korrosionsbestandig, men tilbøjelig til at rynke og revne. Større bøjningsradier (3-5× rørbredde) og omhyggelige frigangsindstillinger er afgørende.

Kobber & Messing

Meget sej og let at bøje, men bløde overflader bliver let skæmmet. Finbehandlede matricer og korrekt frigang forhindrer gnidning og overfladefejl.

Ud over legeringen spiller vægtykkelsen en afgørende rolle. Tykkere vægge giver større modstand mod kollaps, men kræver højere tonnage. Tyndvæggede rør er tilbøjelige til at bukke på den indre radius og kan kræve indvendige dorner eller specialiserede viskermatricer. En generel tommelfingerregel er, at vægtykkelsen skal være mindst 5 % af rørets bredde for at opnå pålidelig bøjning uden indvendig støtte.

5. Hvilke nøglespecifikationer bør du vurdere, når du vælger en flad rørbukker?

At vælge den rigtige maskine involverer mere end blot at matche den maksimale rørstørrelse. En omfattende evaluering bør dække følgende parametre, som hver især direkte påvirker ydeevne og levetid.

1. Maksimal bøjningskapacitet:Dette inkluderer rørbredde, højde og vægtykkelse, som maskinen kan håndtere. Vælg altid en maskine med mindst 20 % højere kapacitet end din største forventede del for at tage højde for materialevariationer og uforudsete krav.
2. Minimum bøjningsradius:Udtrykt som et multiplum af rørets bredde (f.eks. 2×W). Snævrere radier kræver mere sofistikeret værktøj og højere maskinstivhed. For de fleste applikationer er en radius på 3×W et sikkert udgangspunkt.
3. Bøjningsvinkelområde:De fleste maskiner kan bøje fra 0° til 180°, men nogle specialiserede enheder tilbyder op til 220° til overbøjningsanvendelser. Sørg for, at maskinen kan opnå de vinkler, du har brug for, uden værktøjsinterferens.
4. Cyklushastighed:Målt i sekunder pr. bøjning påvirker dette produktionsgennemstrømningen. Hydrauliske maskiner kører typisk på 5-15 sekunder, mens servoelektriske enheder kan nå 2-5 sekunder for små sektioner.
5. Kontrolsystem:Grundlæggende PLC vs. fuld CNC med berøringsskærm programmering. CNC tilbyder større fleksibilitet, men kommer med en højere startpris og stejlere indlæringskurve.
6. Værktøjskompatibilitet:Kontroller, om maskinen bruger industristandardværktøj eller proprietære designs. Standardiseret værktøj reducerer gennemløbstider og omkostninger til udskiftningsmatricer.
7. Strømkrav:Hydrauliske maskiner har brug for en dedikeret kraftenhed (ofte 15-75 kW), mens elektriske maskiner kører på standard 3-fasede forsyninger. Overvej dit anlægs elektriske infrastruktur.

En velvalgt maskine vil ikke kun opfylde nuværende produktionsbehov, men også rumme fremtidig vækst i dels kompleksitet og materialediversitet. Det er klogt at involvere både produktionsingeniører og vedligeholdelsespersonale i udvælgelsesprocessen for at sikre, at det valgte udstyr stemmer overens med den operationelle realitet.

6. Hvad er de mest almindelige bøjningsfejl i flade rør, og hvordan kan de forebygges?

Selv med en flad rørbukker af høj kvalitet kan defekter opstå som følge af forkert opsætning, slidt værktøj eller materialeuoverensstemmelser. At forstå disse fejltilstande er det første skridt mod forebyggelse. Nedenfor er de oftest stødte problemer og deres løsninger.

• Rynker på den indre radius:Opstår, når indervæggen komprimeres hurtigere, end materialet kan rumme. Forårsaget af utilstrækkeligt viskertryk eller en bøjningsradius, der er for stram til vægtykkelsen.Forebyggelse:Øg viskerdysekraften, brug en større radius, eller tilføj en dorn til at understøtte den indvendige væg.
• Tværsnitskollaps (udfladning):De brede flader af røret huler indad og mister den strukturelle integritet. Fælles med tyndvæggede rør, eller når bøjningsmatricen ikke giver tilstrækkelig sidestøtte.Forebyggelse:Brug en matrice med en tættere tilpasning til rørets ydre dimensioner, og overvej en trykmatrice, der aktivt skubber mod ydervæggen under bøjning.
• Springback variation:Ukonsekvent tilbagespring fører til dele, der ikke opfylder målvinklen, især ved bøjning af højstyrkestål eller aluminium.Forebyggelse:Implementer CNC-overbøjning med vinkelfeedback i realtid. Sørg også for, at materialet er fra en enkelt batch med ensartede mekaniske egenskaber.
• Overfladeridser og gnidninger:Der opstår ridser, når røret glider mod bøjningsmatricen eller viskeren. Udskæring er især problematisk med aluminium og rustfrit stål.Forebyggelse:Brug poleret værktøj, påfør passende smøremiddel, og bevar korrekt frigang for at reducere friktionen.
• Vridning eller tilbagespring i flyet:Røret kan rotere lidt ud af bøjningsplanet, hvilket resulterer i en snoet del. Dette skyldes ofte ujævnt spændetryk eller forkert justeret værktøj.Forebyggelse:Kontroller klemmatricejusteringen, og sørg for, at røret sidder lige før hver bøjning.

Regelmæssig inspektion af værktøj og periodisk kalibrering af maskinens vinkelsensorer kan fange mange af disse problemer, før de resulterer i skrottede dele. Dokumentation af parametrene for hver vellykket opsætning hjælper også med fejlfinding af fremtidige kørsler.

7. Hvordan skal en flad rørbukker vedligeholdes for langsigtet pålidelighed?

Korrekt vedligeholdelse er afgørende for at bevare nøjagtigheden og levetiden af ​​en flad rørbukker. Et proaktivt regime reducerer ikke kun nedetid, men sikrer også ensartet bøjningskvalitet. Den følgende trinvise tilgang anbefales til de fleste hydrauliske og CNC-maskiner.

1. Daglig visuel inspektion:Tjek for lækager af hydraulikvæske, løse bolte og tegn på slid på klem- og bøjningsmatricerne. Rengør arbejdsområdet og fjern eventuelle metalspåner eller snavs.
2. Smøring af bevægelige dele:Påfør det producentspecifikke fedt eller olie på alle omdrejningspunkter, glidebaner og bøjningsmatricespindelen. Overfedtning kan tiltrække snavs, så brug kun den anbefalede mængde.
3. Vedligeholdelse af hydraulikvæske:Overvåg væskeniveauer og skift filteret med de intervaller, der er angivet i manualen. Forurenet væske er en førende årsag til ventil- og pumpesvigt.
4. Kalibrering af vinkelsensorer:Brug en præcisionsvinkelmåler eller digital vinkelmåler til at verificere maskinens bøjningsvinkels nøjagtighed. Genkalibrer, hvis afvigelser overstiger ±0,3°.
5. Eftersyn af visker og trykmatricer:Tjek for scoring eller deformation. Slidte matricer skal slibes om eller udskiftes for at forhindre rynker og overfladeskader.
6. Elektrisk systemkontrol:For CNC-maskiner skal du kontrollere, at alle kabler er sikre, at nødstop fungerer korrekt, og at kontrolpanelet ikke viser nogen fejlkoder.
7. Årlig omfattende service:Engager en certificeret tekniker til at udføre et komplet eftersyn, inklusive hydrauliske cylindertætninger, pumpeslid og softwareopdateringer.

At føre en detaljeret log over alle vedligeholdelsesaktiviteter – inklusive olieskift, udskiftning af matrice og kalibreringer – hjælper med at forudsige slidmønstre og planlægge nedetid effektivt. En velholdt fladrørbukker kan levere årtiers pålidelig service.

8. Hvad byder fremtiden på for fladrørsbøjningsteknologi?

Udviklingen af ​​bøjning af flade rør er drevet af kravet om større effektivitet, præcision og bæredygtighed. Industri 4.0-koncepter bliver i stigende grad integreret i bukkemaskiner, hvilket muliggør dataindsamling i realtid og forudsigelig vedligeholdelse. Sensorer indlejret i værktøjet overvåger slid- og kraftvariationer og sender information tilbage til et centralt system, der automatisk kan anbefale optimale bøjningsparametre.

En anden ny trend er brugen afservoelektriske drevi stedet for traditionel hydraulik. Disse systemer bruger mindre energi, producerer mindre støj og tilbyder højere positioneringsnøjagtighed. De er særligt attraktive for producenter, der ønsker at reducere deres CO2-fodaftryk. Derudoveradditiv fremstillingbegynder at påvirke værktøjsdesign – 3D-printede matricer med konforme kølekanaler kan forbedre termisk styring under højhastighedsbøjning.

Kunstig intelligens er også på vej ind i bøjningssekvensering. AI-algoritmer kan analysere materialeegenskaberne og historien for hver rørbatch for at forudsige tilbagespring med hidtil uset nøjagtighed, hvilket reducerer skrothastigheder og opsætningstid. Desudenkollaborative robotter(cobots) bliver parret med flade rørbukkere for at automatisere lastning og losning, hvilket giver menneskelige operatører mulighed for at fokusere på kvalitetskontrol og procesoptimering.

Som branchen bevæger sig hen imoddigitale tvillinger— virtuelle kopier af den fysiske bøjningscelle — ingeniører vil være i stand til at simulere hele produktionskørsler, før et enkelt rør bøjes. Denne evne vil dramatisk forkorte tiden fra design til færdig del, hvilket gør specialfremstilling næsten lige så effektiv som masseproduktion. Fremtiden for bøjning af flade rør er uden tvivl smart, forbundet og mere og mere autonom.
